변속기 NMRV+TXF & SF

  • 모토바리오 무단변속기

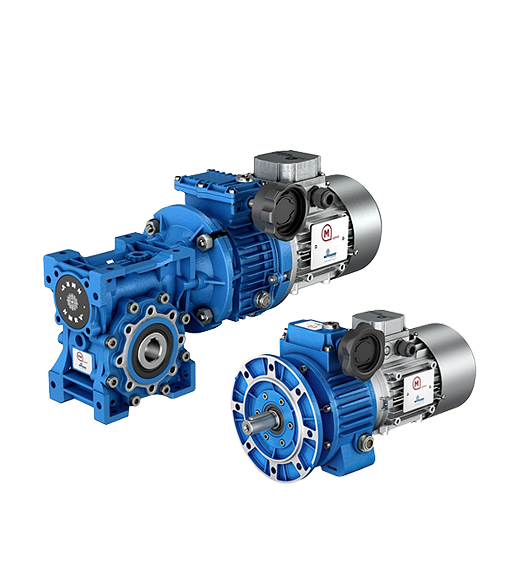

  • TXF+MMRV (변속기+감속기) -변속범위 1 ~11 RPM (조정가능)

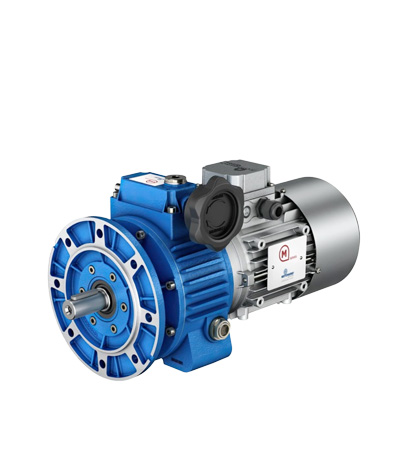

  • TXF 변속기 (모터+변속기) -변속범위 220 ~1200 RPM
  • SF 변속기 (모터+변속기) -범위 220 ~1200 RPM (2.4.6극가능)
  • 내부 부품: 열처리된 100Cr6 강
  • 최대 부하시 슬립률 5% 이내
  • 하우징 : TXF =다이캐스트 알루미늄, SF =G200 주철 케이스
  • 축: 침탄경화 및 열처리된 20MnCr5 강(UNI8550)
  • 전원이 필요없는 구동방식
  • 양방향 회전이가능
  • 조정감도 0.5 rpm

제품명

모델명

감속비

초기화 검색
번호 제품명 모델명 감속비 용량 2D CAD PDF 3D CAD 비고
1 0.18KW TXF002+NMRV030 63B5 감속비 5~10 2D CAD PDF 3D CAD
2 0.18KW TXF002+NMRV050 63B5 감속비 40~60 2D CAD PDF 3D CAD
3 0.37KW TXF005+NMRV040 71B5 감속비 5~20 2D CAD PDF 3D CAD
4 0.37KW TXF005+NMRV050 71B5 감속비 5~50 2D CAD PDF 3D CAD
5 0.37KW TXF005+NMRV-P063 71B5 감속비 7.5~80 2D CAD PDF 3D CAD
6 0.55KW TXF005+NMRV-P063 71B5 감속비 7.5~80 2D CAD PDF 3D CAD
7 0.75KW TXF010+NMRV-P063 80B5 감속비 7.5~40 2D CAD PDF 3D CAD
8 0.75KW TXF010+NMRV-P075 80B5 감속비 7.5~60 2D CAD PDF 3D CAD
9 0.75KW TXF010+NMRV-P090 80B5 감속비 7.5~80 2D CAD PDF 3D CAD
10 0.75KW TXF010+NMRV-P110 80B5 감속비 40~100 2D CAD PDF 3D CAD
11 0.75KW TXF010+NMRV130 80B5 감속비 80~100 2D CAD PDF 3D CAD
12 0.18KW TXF002+NMRV040 63B5 감속비 5~30 2D CAD PDF 3D CAD
13 0.37KW TXF005+NMRV-P075 71B5 감속비 7.5~100 2D CAD PDF
14 0.18KW TXF 002 63B5 범위 220-1000rpm 2D CAD PDF 3D CAD
15 0.37KW TXF005 71B5 범위 220-1200rpm 2D CAD PDF 3D CAD
16 0.75KW TXF 010 80B5 범위220-1200rpm 2D CAD PDF 3D CAD
17 1.5KW SF 020 90B5 범위 220-1200rpm 2D CAD PDF 3D CAD
18 2.2KW SF 030 100B5 범위 220-1200rpm 2D CAD PDF 3D CAD
19 4KW SF 050 112B5 범위 220-1200rpm 2D CAD PDF 3D CAD
